ホッパーの粉体付着対策｜壁に粉が残る原因とノッカーを使う判断基準【2026年版】

公開日：2026/09/02 ｜ 読了目安：約22分

ホッパーから材料を排出したあと、壁面に粉が帯状に残る。時間がたつと固まり、清掃しないと次の品種へ切り替えられない。外からハンマーで叩くと落ちるが、その作業を毎回続けている。

粉体を扱う工場では、こうしたホッパーの壁面付着が生産性や清掃時間、残留・コンタミの問題につながります。対策としてノッカーやバイブレータを思い浮かべる方も多いですが、粉体が流れない理由は一つではありません。

壁面付着なのか、出口のブリッジなのか、中央だけ流れるラットホールなのかによって、考えるべき対策は変わります。この記事では、なぜ粉が付くのか → 付着と詰まりをどう見分けるか → 粉体側・設備側・流動補助のどこを変えるか → どんな場合にノッカーを検討しやすいかという順で整理します。

商品名をすでに知っている方向けの型式比較ではなく、「ホッパーの粉が落ちない」という現場課題から対策へたどり着く記事です。

ホッパーに粉が付着すると何が問題？

壁面付着は「少し粉が残るだけ」に見えても、工程によっては大きなロスになります。

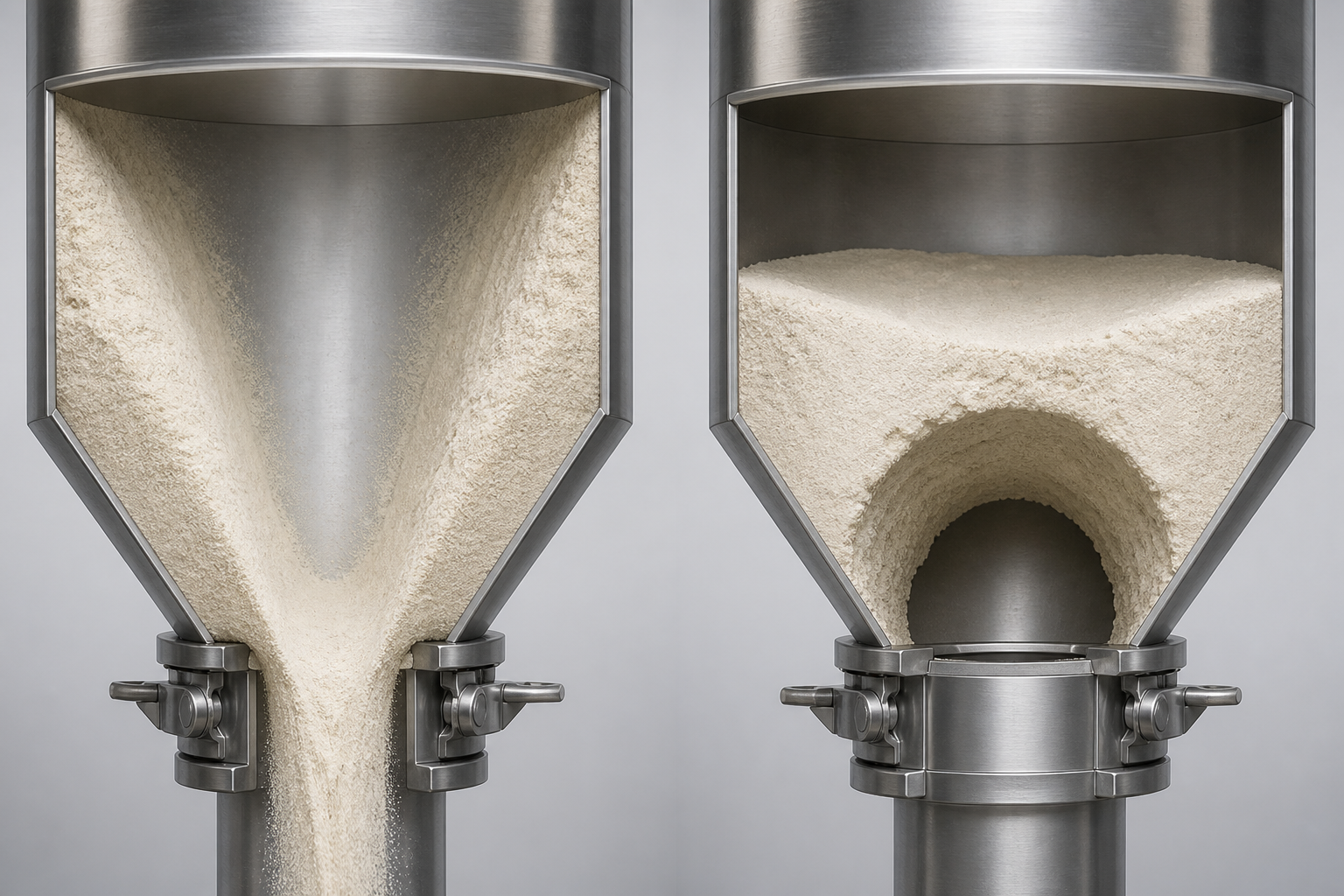

「壁面付着」と「詰まり」は同じではない

ここを分けることが最初のポイントです。見え方が似ていても、出口を塞ぐブリッジと壁面へ残る付着では対策の方向性が変わります。

粉が壁へ付く5つの原因

対策は「粉体・設備・流動補助」の3層で考える

粉体側を変える

可能であれば、保管湿度、原料温度、乾燥条件、粒度、投入条件などを見直します。ただし、製品仕様上、粉体そのものを変えられない工程も多いでしょう。

設備側を変える

恒常的に付着する設備なら、ホッパー角度、内面仕上げ、表面処理、デッドスペース、排出口形状などを見直す方法があります。粉体付着抑制を目的とした表面処理や特殊ホッパーも存在します。新設設備や大規模改造なら、機器を追加する前に形状・表面から改善する価値があります。

流動補助機器を使う

既設設備で「設備形状をすぐ変えられない」「外から叩くと粉が落ちる」という場合は、ノッカーなどの流動補助機器を検討します。

ノッカーが向くのはどんな壁面付着？

次のような条件なら、リレーノッカーを比較する価値があります。EXENは壁面付着の解消策として、ノッカーを代表的な適合機器に挙げています。

• ✓壁面付着が主な問題
• ✓外側から衝撃を与えると剥がれる
• ✓常時振動ではなく必要な時だけ衝撃を与えたい
• ✓圧縮空気が使える
• ✓既設ホッパーの形状変更を大きくしたくない

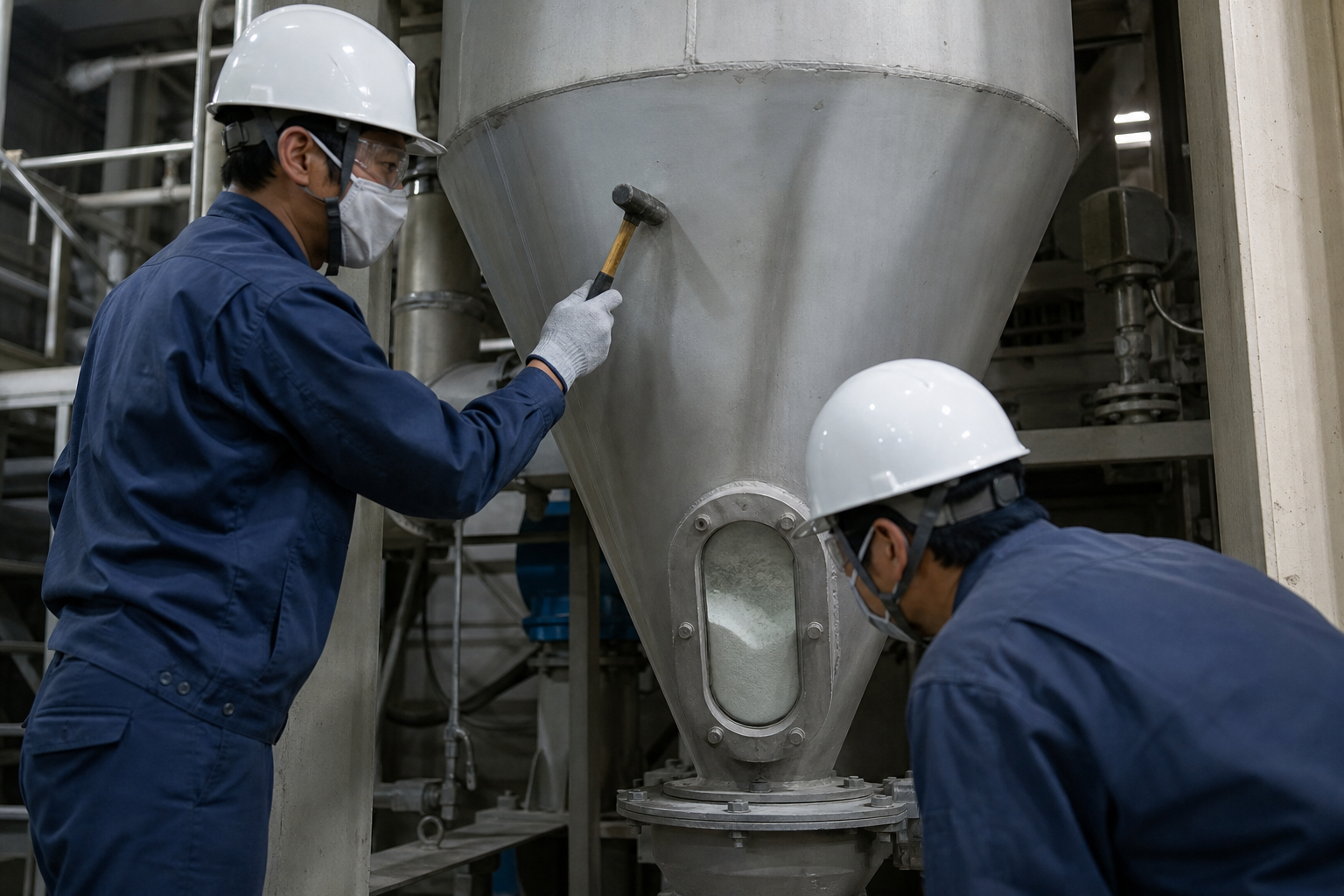

「人がハンマーで叩くと落ちる」はノッカー適性のヒント

現場で作業員がホッパー外壁をハンマーで叩いているなら、衝撃で付着が剥がれていることになります。これはノッカーを検討する重要なヒントです。

ただし、人が叩けば落ちる = どのノッカーでもよいではありません。ホッパーの大きさ、板厚、取付位置、粉体重量、付着範囲、曲面か平面かで必要な機器は変わります。

設備条件別の代表モデル5機種

全11型式の比較ではなく、壁面付着の課題から検討しやすい代表5機種だけを紹介します。型式を決める前に設備条件を整理してください。

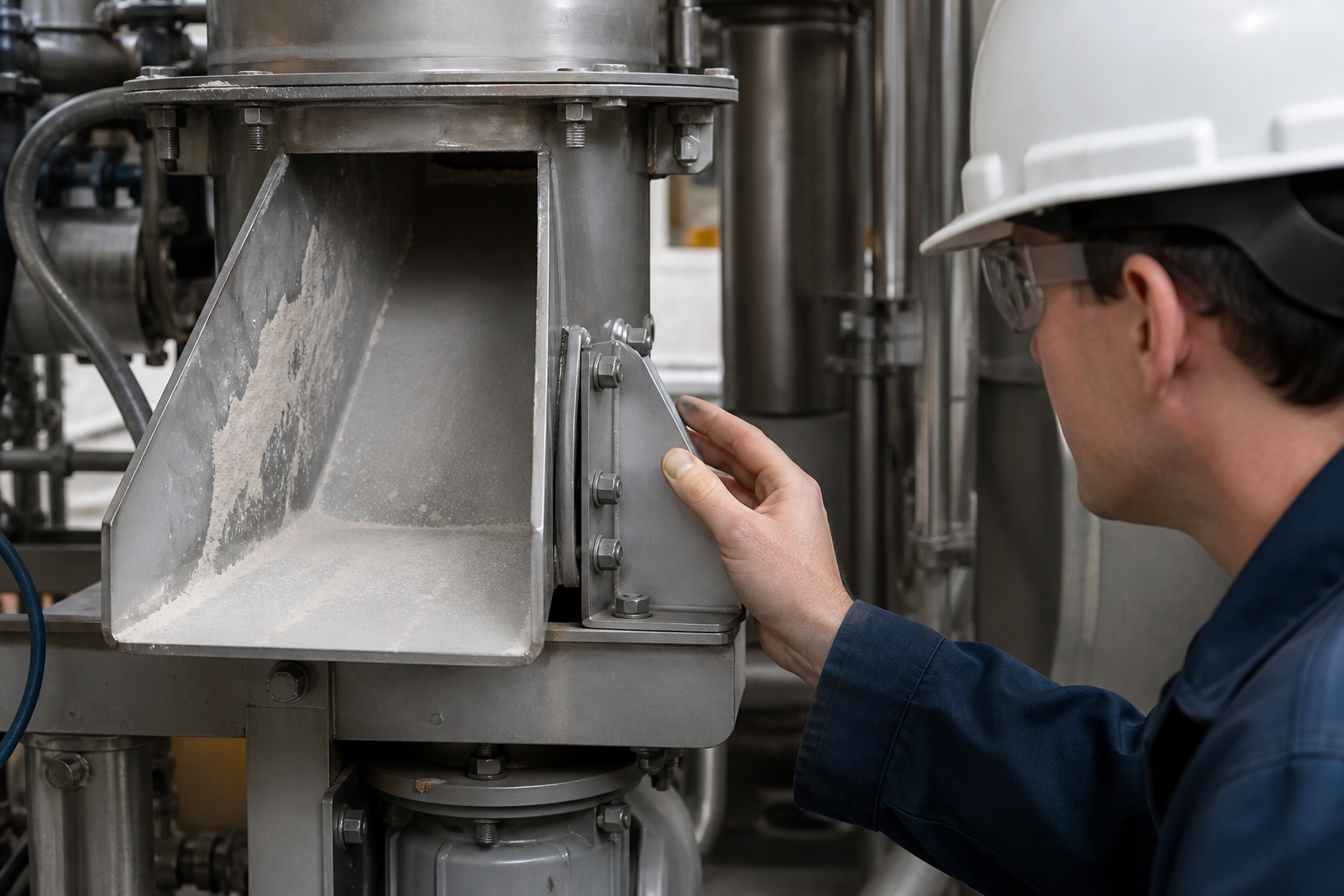

小型シュート・小型容器ならRKV20P

小さなシュートや粉体容器では、大型ノッカーを取り付けるスペース自体がない場合があります。RKV20PはEXENの小型RKVシリーズで、質量約0.8kg、打撃エネルギー4.3～8.3N・mです。小型設備で壁面付着があり、衝撃式の流動補助を検討する場合の候補になります。

小～中規模の平面ならRKV30PB

RKV30PBは5.5～13.1N・m、約1.0kgの小型クラスです。ホッパーやシュートの平面部へ取り付ける構成で、RKV20Pより大きな打撃域が必要な場合の比較候補になります。

中～大型の平面ならRKV60PB

付着範囲が広い、ホッパーが大きいなど、小型モデルより大きな打撃域を検討する場合にRKV60PBがあります。打撃エネルギー20.6～49.0N・m、平面取付用の60クラスです。

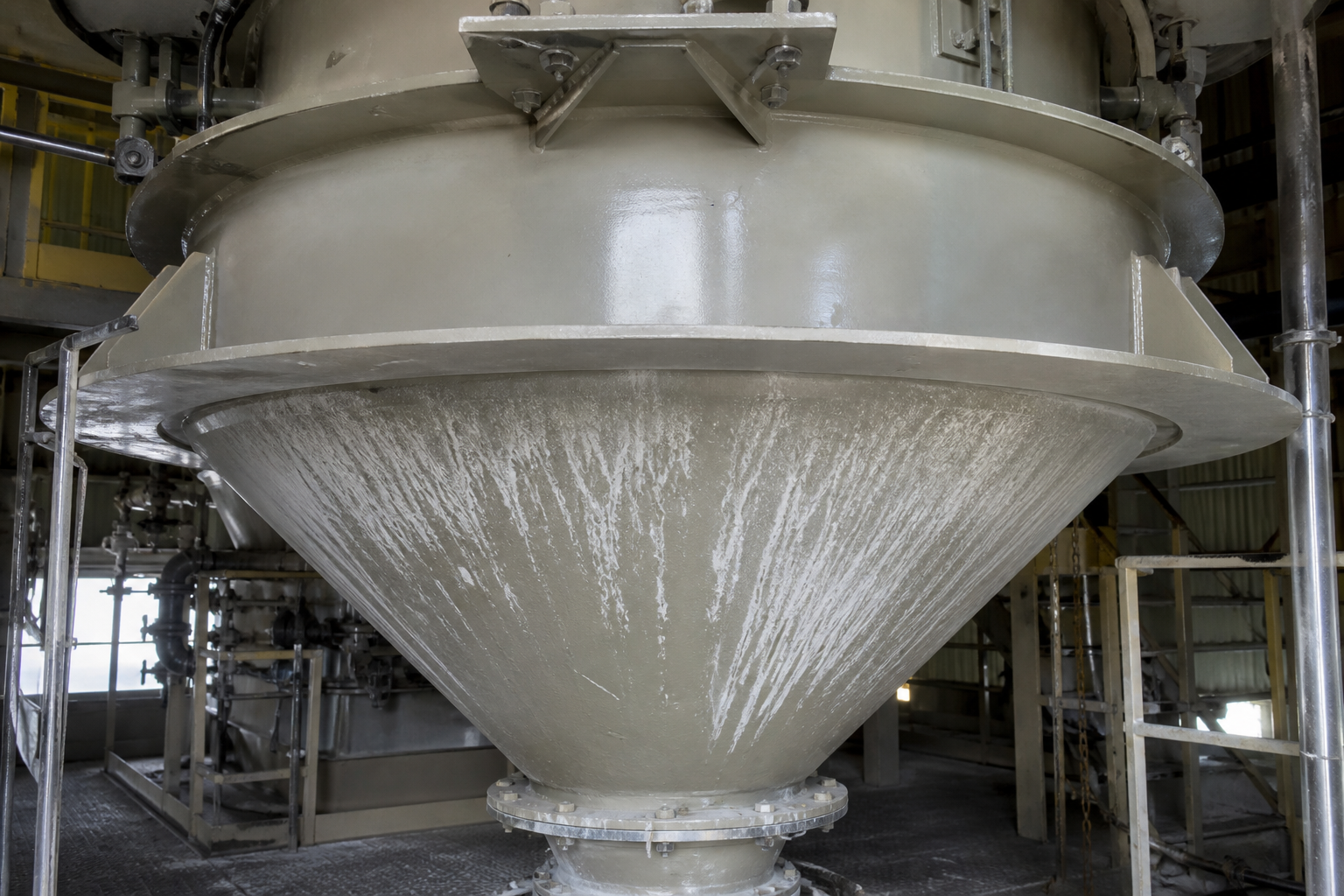

丸型ホッパーならRKV60PBR

円筒・円錐型ホッパーでは、外壁が曲面です。RKV60PBRはRKV60PBと同じ20.6～49.0N・mの打撃域ですが、丸型ホッパーなどの曲面取付用ベースを持つモデルです。型式末尾まで確認しないと「60クラスを選んだのに取付面が違う」ということが起こります。より大きな曲面設備向けにはRKV80PARなど、さらに大きい打撃域のモデルもあります。

直接打撃が必要な設計ならRKD60PB

RKVはベースを介して衝撃を伝える方式ですが、EXENにはピストンの衝撃を対象へ直接伝えるRKDダイレクトタイプもあります。RKD60PBは打撃エネルギー20.6～49.0N・m。RKV60PBと同じ打撃エネルギー帯でも、衝撃の伝え方が異なります。ここは「どちらが強いか」ではなく、設備設計と打撃方法でメーカー選定する部分です。

小型シュート・小型容器

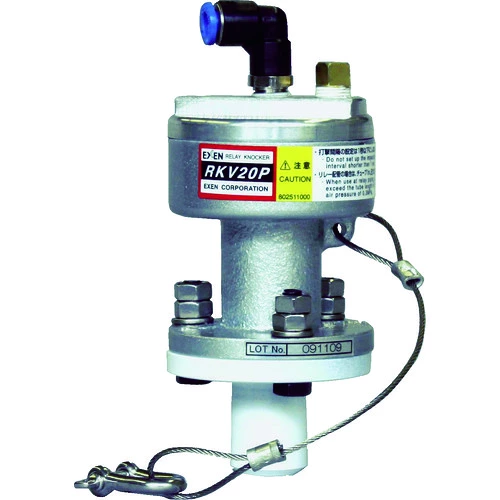

EXEN リレーノッカー RKV20P

打撃エネルギー：4.3～8.3 N・m
質量：0.8kg

小型シュートや粉体容器で壁面付着があり、衝撃式の流動補助を検討する場合の候補。大型ノッカーを取り付けるスペースがない小規模設備向け。

向く設備：小型シュート・小型容器の壁面付着

楽天市場で見る

小～中規模・平面

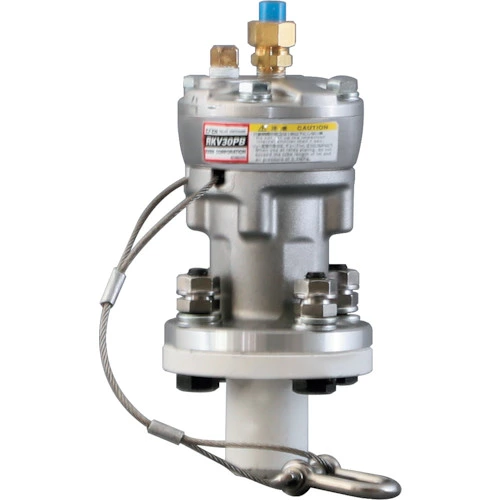

EXEN リレーノッカー RKV30PB

打撃エネルギー：5.5～13.1 N・m
質量：1.0kg

ホッパーやシュートの平面部へ取り付ける構成。RKV20Pより大きな打撃域が必要な小～中規模設備の比較候補。

向く設備：小～中規模ホッパー・シュートの平面付着

楽天市場で見る

中～大型・平面

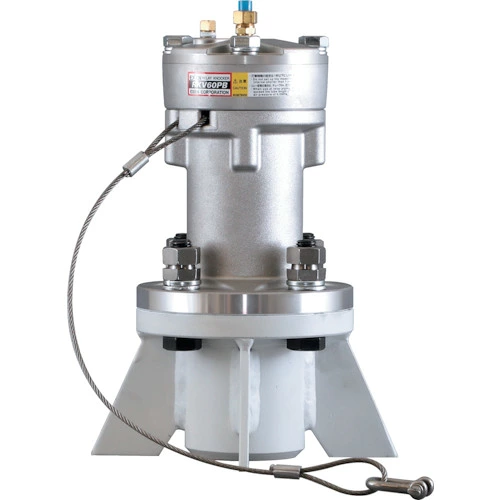

EXEN リレーノッカー RKV60PB

打撃エネルギー：20.6～49.0 N・m
質量：7.0kg

付着範囲が広い、ホッパーが大きいなど、小型モデルより大きな打撃域を検討する場合の平面取付用60クラス。

向く設備：中～大型ホッパーの平面取付

楽天市場で見る

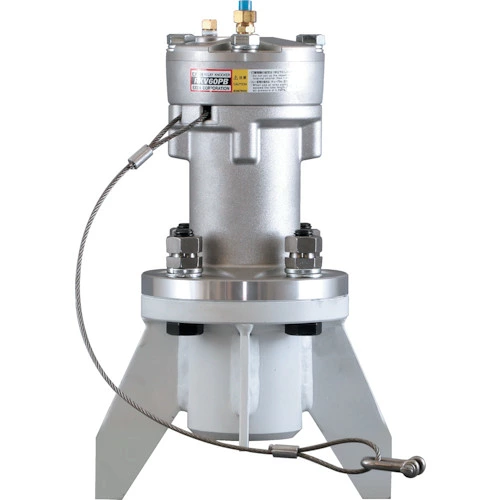

中～大型・曲面

EXEN リレーノッカー RKV60PBR

打撃エネルギー：20.6～49.0 N・m
質量：7.1kg

円筒・円錐型ホッパーなど曲面取付用ベースを持つ60クラス。RKV60PBと同じ打撃域だが取付面が異なる。

向く設備：丸型ホッパー・円筒設備の曲面付着

楽天市場で見る

直接打撃設計

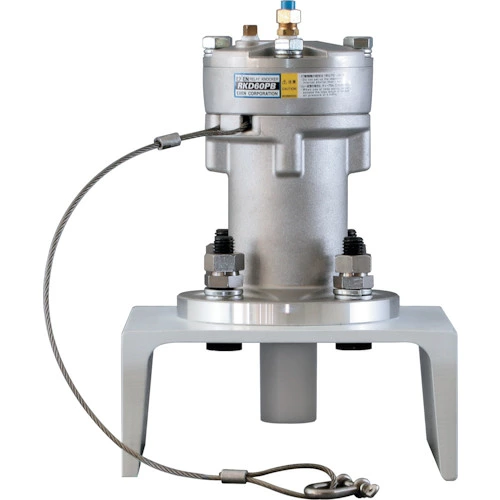

EXEN リレーノッカー RKD60PB

打撃エネルギー：20.6～49.0 N・m
質量：10.7kg

ピストンの衝撃を対象へ直接伝えるRKDダイレクトタイプの代表候補。RKV60PBと同じ打撃エネルギー帯でも衝撃の伝え方が異なる。

向く設備：直接打撃設計が必要な中～大型設備

楽天市場で見る

打撃回数は多いほどよい？

リレーノッカーは、一定間隔で打撃させる運用ができます。ただし、連続して高頻度に叩けばよいわけではありません。付着が成長する前に落とす方が運用しやすい場合もあり、原料投入・排出タイミングに合わせることで不要な打撃を減らせます。

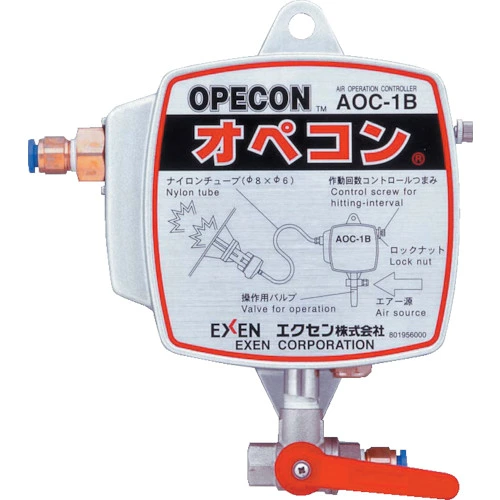

AOC-1B｜電源を使わず作動間隔を調整

AOC-1Bは、電源を使わずエア供給だけでリレーノッカーを制御する操作盤です。付着状態を見ながら打撃回数を調整したい設備で検討しやすい構成です。

作動間隔・複数台制御

EXEN エアー式操作盤 AOC-1B

電源を使わずエア供給だけでリレーノッカーを制御する操作盤。付着状態を見ながら打撃回数を調整したい設備で検討しやすい。

• 使用圧力：0.3～0.7MPa
• 作動回数：12～60回/min
• 制御：通常1台 / リレー配管最大3台

楽天市場で見る

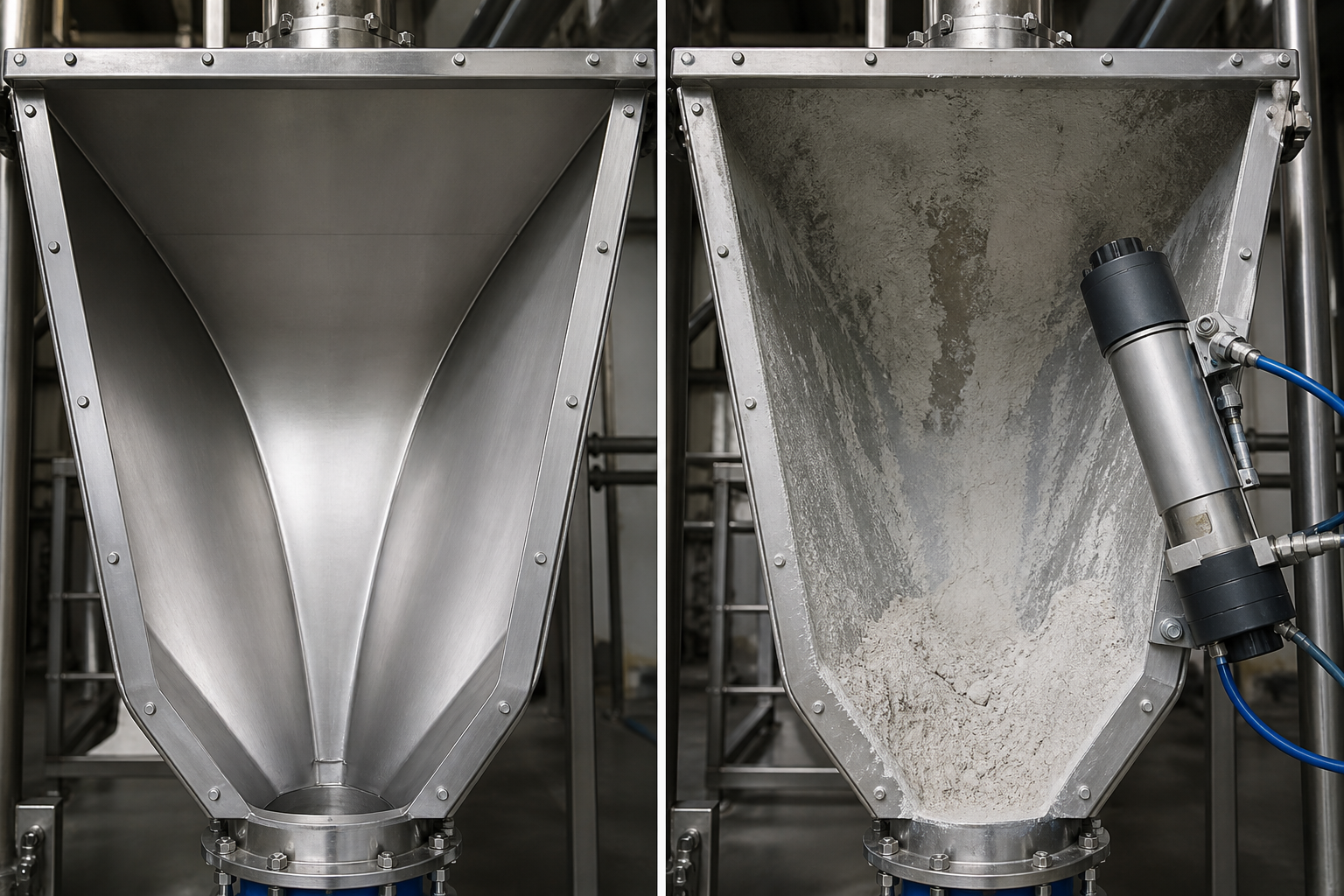

表面処理とノッカー、どちらを選ぶ？

壁面付着対策には、ノッカー以外にも内面の表面処理があります。どちらが優れている、という関係ではありません。

EXENは、壁面付着に対してノッカーによる解消だけでなく、付着を未然に防ぐブラスターとの組み合わせも紹介しています。つまり、粉体付着対策は予防 ＋ 発生時の剥離の2段階で考えることもできます。

ノッカー導入前に記録したい7項目

設備メーカーやノッカーメーカーへ相談するとき、次の情報があると選定しやすくなります。できれば、付着状態の写真や、排出後にどのくらい残るかも記録しておきます。

1. 1

   粉体名・性状

   材料名、粒度、吸湿性、粘着性など。

2. 2

   ホッパー寸法

   直径・高さ・付着が目立つ範囲。

3. 3

   ホッパー板厚

   打撃を加える際の設備強度確認に必要。

4. 4

   平面か曲面か

   RKV60PB（平面）とRKV60PBR（曲面）など取付ベースが変わる。

5. 5

   どの位置に付着するか

   付着パターンの位置・範囲。

6. 6

   人が叩いた場合の反応

   衝撃で剥がれるか、変化がないか。

7. 7

   エア供給条件

   圧力・配管・使用可能な空気量。
